RTK定位是通過差分GPS改正和載波相位測距兩種測量方法對衛星定位數據進行處理，削弱定位誤差，實現高精度定位的一種技術。定位原理是將基準站架設在高精度的已知點控制點上，通過基準站單點定位確定測站的位置坐標，然后通過實時定位測得的坐標與控制點坐標的比對，從而確定基準站上的定位誤差。目前RTK定位精度最高可達厘米級。
要實現RTK高精度定位，現場需具備RTK基準站和RTK定位終端，用戶可根據實際情況選擇自建或租賃RTK基準站。
基站部署
◆一臺RTK基準站覆蓋范圍3-30km，可根據現場實際面積大小選擇需要部署基站的數量
◆需部署一臺RTK基站管理服務器，對RTK高精度定位信息進行統一接入管理
◆RTK地面基站作為定位基準站，部署在作業現場的制高點，通過以太網或串口接入基站管理服務器
◆RTK高精度定位模塊及天線，水平定位精度10-30cm；高度定位精度50cm以內；包含RTK模塊及
RTK高精度天線
產品優勢
◆支持三系統七頻點，支持GPS L1/L2 、GLONASS L1/L2 、BDS B1/B2/B3三系統七頻點
◆厘米級高精度定位，優于1mm的載波相位觀測值，定位精度10-30cm
◆超遠距離覆蓋，定位基站部署在區域制高點，單基站覆蓋范圍3-30km
◆高增益天線，多饋點設計，最高增益5.5dBi
◆多路徑扼流抑制技術有效降低多徑對測量精度的影響
◆多系統聯合定位，支持單系統獨立定位和多系統聯合定位
產品參數
名稱 | 參數 | |
RTK定位基準站 | 重量 | 4.5kg |
尺寸 | 343*268*102mm | |
頻點 | GPS L1/L2 、GLONASS L1/L2、BDS B1/B2/B3 | |
覆蓋范圍 | 3km | |
基站定位精度 | 平面：10-30cm | |
高度＜50cm | ||
觀測精度 | BDS GPS GLONASS Galileo | |
冷啟動 | 40S | |
重捕獲 | 1s | |
定位更新率 | 20Hz | |
數據更新率 | 20Hz | |
供電 | AC 220V | |
RTK基站天線 | 頻率范圍 | GPS L1/L2 ; GLONASS L1/L2 ; BDS B1/B2/B3; |
定位 | GNSS定位：GPS/GLONASS or GPS/BeiDou | |
極化方式 | 右旋圓極化 | |
增益 | 5.5dBi | |
天線尺寸 | Φ152×62.2mm | |
接頭形式 | TNC陰頭 | |
水平面覆蓋角度 | 360° | |
工作電壓 | 3-18 VDC | |
工作電流 | ≤45mA | |
工作溫度 | -40℃-+85℃ | |
濕度 | 95% 不冷凝 | |

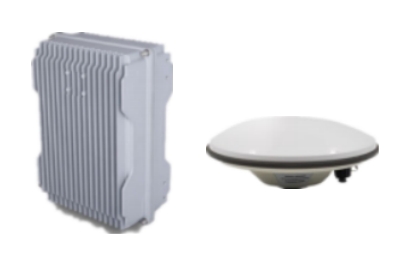

RTK定位基站
